C4 HKI Opasteet, korkea
- Päivitetty: 8 kesäkuun, 2021
- Luotu: 10 joulukuun, 2019
Mallitiedot: Opaste on tarkoitettu pysyvän informaation esilletuomiseen. Opasteiden mallisto on Helsingin oma.
Piirustusnumerot: 30526/005 – 007, VIO 6078/200-204
Jos teet kaupunkiympäristön tilaamaa suunnittelu- tai muuta konsulttityötä, pyydä suunnittelun lähtötiedot työn tilaajalta. Tilaaja tekee tarvittaessa tietopyynnön arkistoon.
Mikäli kyse on muusta kuin kaupungin tilaamasta työstä, ota yhteyttä kaupunkiympäristön asiakaspalveluun.
Sisältö
Sijoitusalueet
Kivikaupunki
Aluekeskus
Asuinalue
Historiallinen alue
Materiaalit
T profiili 80 * 80 * 9 mm
Kumitiiviste EPDM 1 mm
Grafiikan painatus alumiinilevy 3 mm
Pintakäsittely / viimeistely
kuumasinkitys + sinkkifosfatointi + jauhemaalaus (tai vastaava yhdistelmä)
Värivaihtoehdot
Kivikaupunki: RAL 7021, Black Grey, RAL 6012, Black Green
Aluekeskus ja asuinalue: RAL 7021, Black Grey
Historiallinen alue: RAL 9011, Graphite Black
Ylläpito
Noudatetaan peittomaalatun teräksen ylläpito-ohjetta.
Hankintatapa
Kuvat

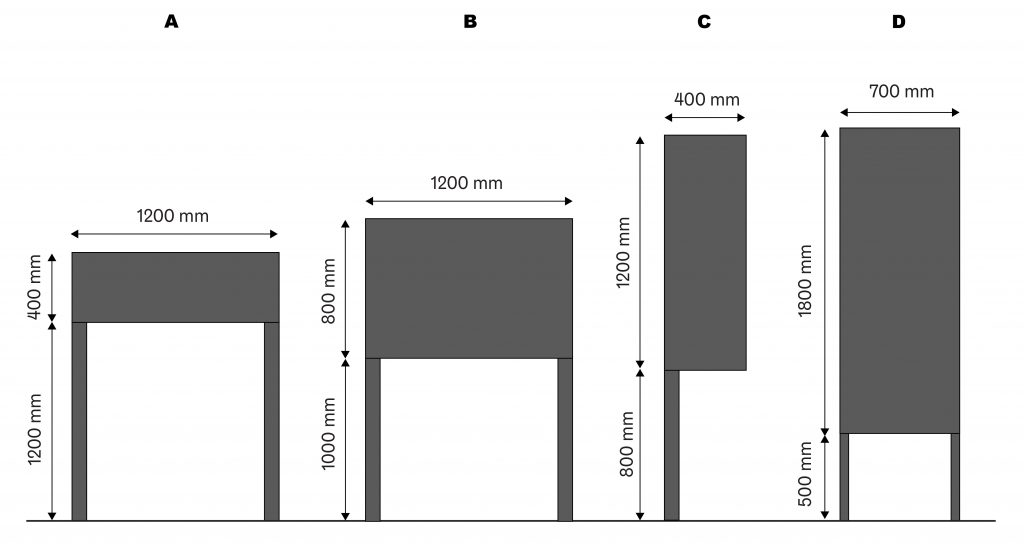

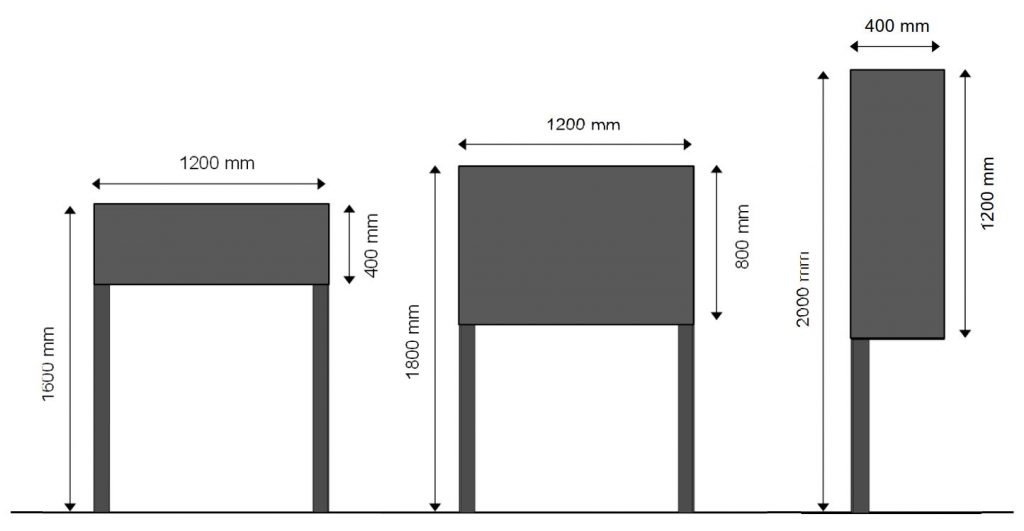

A: 30526/005
B: 30526/006
C: 30526/007
D: VIO 6078/200

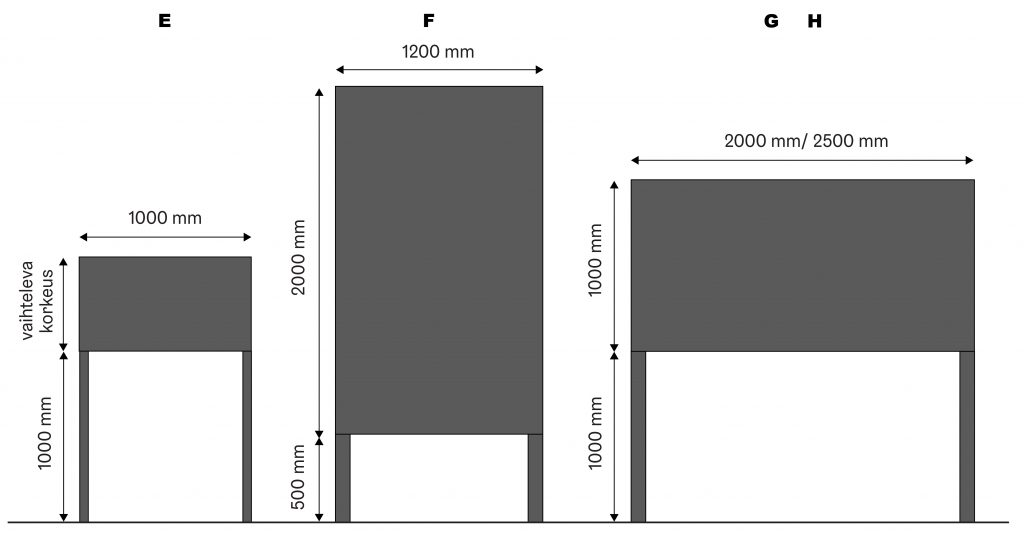

E: VIO 6078/201
F: VIO 6078/202
G: VIO 6078/203
H: VIO 6078/204
Kivikaupunki
Aluekeskus ja asuinalue
Historiallinen alue
Lisätiedot ja -lähteet
Liittyvät kortit: Keskuspuiston opastus
