I5 Kevyenliikenteen- ja puistovalaisinpylväät HKI
- Päivitetty: 8.5.2024
- Julkaistu: 12.8.2020
I5 HKI Kevyenliikenteen- ja puistovalaisinpylväät. Käytön ohjeistus löytyy Helsingin kaupungin ulkovalaistuksen suunnitteluohjeesta. Mallit ovat Helsingin omat.
Piirustusnumerot:
Kevyenliikenteen- ja puistonvalaisinvarsi, ulkokierrekiinnitys: SU1-954
Kevyenliikenteen- ja puistonvalaisinpylväät, lyhyt varsi: SU1-955
Valaisinpylväiden lisävarsi: SU-972
Jos teet kaupunkiympäristön tilaamaa suunnittelu- tai muuta konsulttityötä, pyydä suunnittelun lähtötiedot työn tilaajalta. Tilaaja tekee tarvittaessa tietopyynnön arkistoon.
Mikäli kyse on muusta kuin kaupungin tilaamasta työstä, ota yhteyttä kaupunkiympäristön asiakaspalveluun.
Sisältö
Sijoitusalueet
Kivikaupunki
Aluekeskus
Luonnonmukainen alue
Asuinalue
Historiallinen alue
Materiaalit
Pylväsosa: teräsputki
Pylväsosana käytetään vakiomalleina hankittavia kartiopylväitä
Pylväspääte: ruostumaton teräs
Pintakäsittely / viimeistely
Kuumasinkitys + zirkonium pohjainen käsittely tai vastaava sinkkifosfatoinnin korvaava ympäristöystävällisempi pintakäsittelymenetelmä + jauhemaalaus (tai vastaava yhdistelmä)
Ruostumaton teräs: hionta grit 180
Värivaihtoehdot
Kivikaupunki + historiallinen alue: RAL 7021, Black Grey, RAL 6012, Black Green, KY 1, vihertävän harmaa, RAL 9011, Graphite Black
Aluekeskus + luonnonmukainen alue + asuinalue: RAL 7021, Black grey, RAL 7042, Traffic Grey A, RAL 7038, Agate Grey, RAL 9006, White Aluminium, RAL 9007, Grey Aluminium
Kuumasinkitys (pylväitä voidaan käyttää myös maalaamattomina eli ainoastaan kuumasinkitettyinä)
Ruostumaton teräs: käyttö pylväspäätteissä
Hankintatapa
Suorahankinta
Kuvat
Varren pituus valaisinsovittimesta pylvään halkaisijan keskipisteeseen:
Ulkokierrekiinnitys: 450 mm
Lyhyt varsi: 145 mm

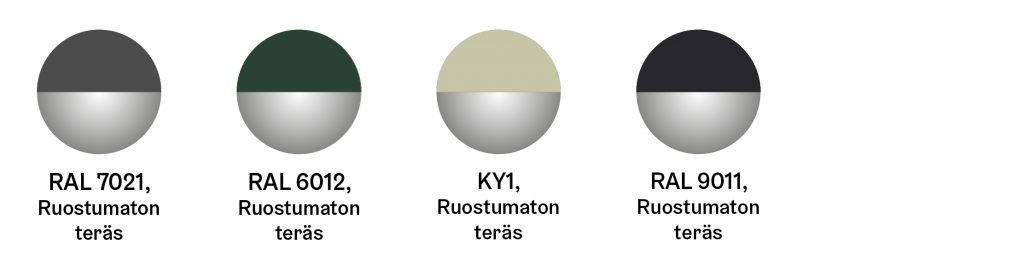

Kivikaupunki + historiallinen alue

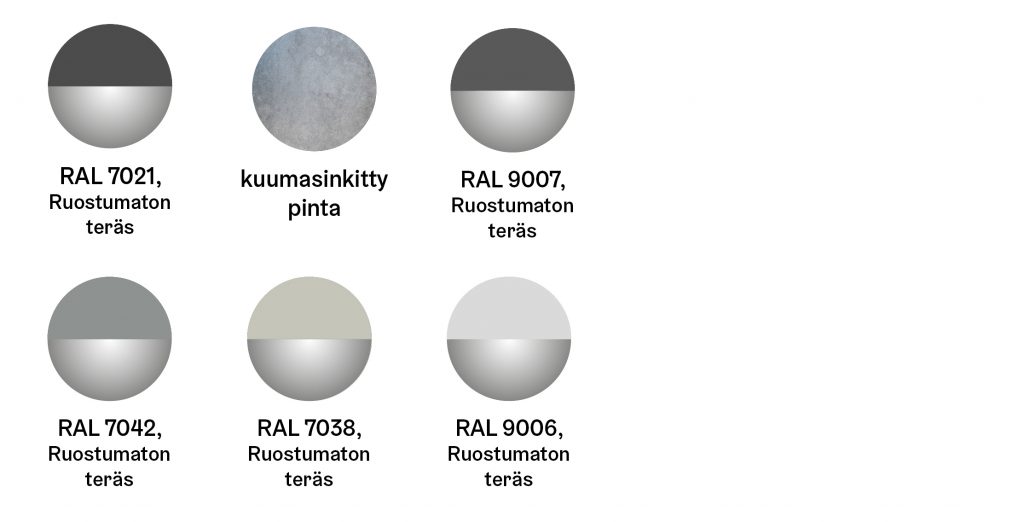

Aluekeskus + luonnonmukainen alue + asuinalue
Havainnekuva pylväspäätteestä, ruostumatonta terästä
