I1 Liikennemerkkipylväät ja liikennevalopylväät HKI
- Päivitetty: 29.10.2024
- Julkaistu: 12.8.2020
I7 HKI Liikennemerkkipylväät ja liikennevalopylväät. Käytön ohjeistus löytyy Helsingin kaupungin ulkovalaistuksen suunnitteluohjeesta. Mallit ovat Helsingin omat. Maalattuihin pylväisiin kiinnitettävät liikennemerkkipannat on maalattava pylvään rungon kanssa samalla värillä. Liikennevaloissa käytetään alumiinista liikennevalohattua.

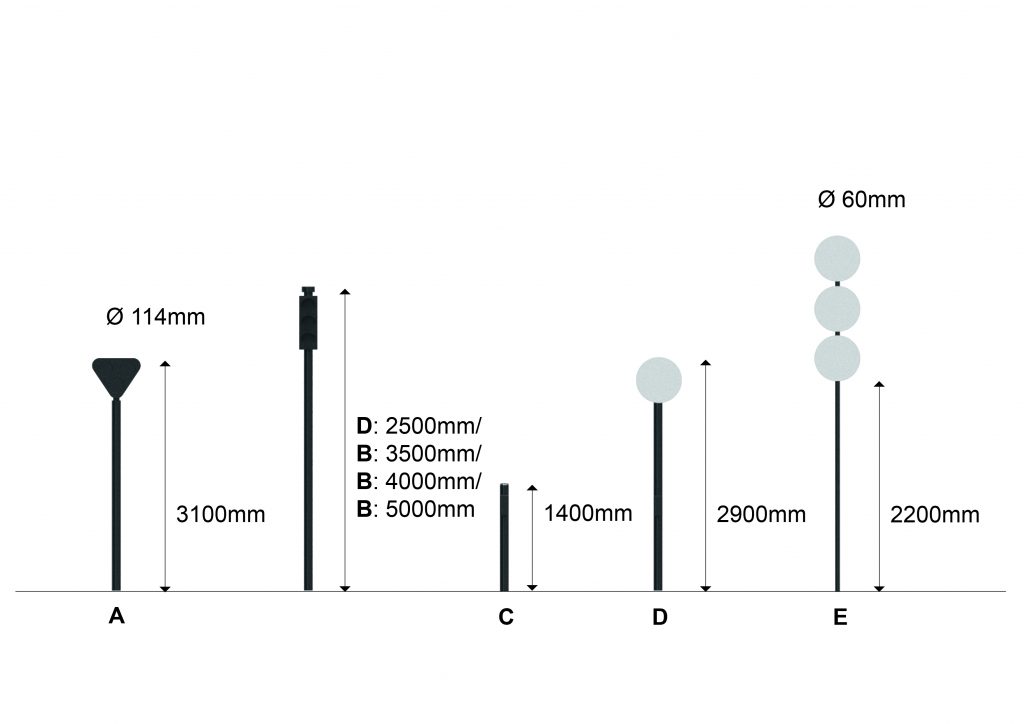

Piirustusnumerot:
A: Jokeri valo-opaste
B: Liikennevalopylväs SU1-958
C: Painonappipylväs SU1-959
D: Painonappipylväs liikennemerkillä SU1-960
E: Liikennemerkkipylväs SU1-957
Liikennevalon kytkentäluukku: SU1-963
Jos teet kaupunkiympäristön tilaamaa suunnittelu- tai muuta konsulttityötä, pyydä suunnittelun lähtötiedot työn tilaajalta. Tilaaja tekee tarvittaessa tietopyynnön arkistoon.
Mikäli kyse on muusta kuin kaupungin tilaamasta työstä, ota yhteyttä kaupunkiympäristön asiakaspalveluun.
Sisältö
Sijoitusalueet
Kivikaupunki
Aluekeskus
Luonnonmukainen alue
Asuinalue
Historiallinen alue
Materiaalit
Pylväsosa: teräsputki
Pylväspääte: ruostumaton teräs
Pintakäsittely / viimeistely
Kuumasinkitys + zirkonium pohjainen käsittely tai vastaava sinkkifosfatoinnin korvaava ympäristöystävällisempi pintakäsittelymenetelmä + jauhemaalaus (tai vastaava yhdistelmä)
Ruostumaton teräs: hionta grit 180
Värivaihtoehdot
Kivikaupunki + historiallinen alue: RAL 7021, Black Grey, RAL 6012, Black Green, KY 1, vihertävän harmaa, RAL 9011, Graphite Black
Aluekeskus + luonnonmukainen alue + asuinalue: RAL 7021, Black grey, RAL 7042, Traffic Grey A, RAL 7038, Agate Grey, RAL 9006, White Aluminium, RAL 9007, Grey Aluminium
Kuumasinkitys (pylväitä voidaan käyttää myös maalaamattomina eli ainoastaan kuumasinkitettyinä)
Ruostumaton teräs: käyttö pylväspäätteissä
Hankintatapa
Suorahankinta
Kuvat
Kivikaupunki + historiallinen alue
Aluekeskus + luonnonmukainen alue + asuinalue
Havainnekuva pylväspäätteestä, ruostumatonta terästä
