K1 Pysäkit, perusmallit
- Päivitetty: 18 marraskuun, 2022
- Luotu: 13 joulukuun, 2019
Mallitiedot: Pysäkkikatokset ovat Kaupunkiliikenteen sopimuskalusteita. Roska-astiana käytetään 140 l kokoista HKI mallia, kortti H1. Raitiotiepysäkeillä roska-astioissa käytetään maadoitukseen sopivaa jalustaa, piir.nro 29616/11. Pysäkkikatoksen rakentamisesta perustuksineen ja ylläpidosta vastaa mainosyrittäjä. Pysäkkimallisto on mallihyväksytty.
Piirustusnumerot: A-sarja ARK 04-101 – 04-105, D-sarja ARK 04-111, 04-112 ja 04-118. A-sarjan katoksissa on mainoslaitteet. D-sarjassa ei ole mainoslaitteita.
Jos teet kaupunkiympäristön tilaamaa suunnittelu- tai muuta konsulttityötä, pyydä suunnittelun lähtötiedot työn tilaajalta. Tilaaja tekee tarvittaessa tietopyynnön arkistoon.
Mikäli kyse on muusta kuin kaupungin tilaamasta työstä, ota yhteyttä kaupunkiympäristön asiakaspalveluun.
Sisältö
Sijoitusalueet
Koko kaupunki
Materiaalit
Teräsputki
Lasikuitu
Karkaistu turvalasi
Alumiini
Pintakäsittely / viimeistely
Polttomaalaus
Värivaihtoehdot
RAL 6028, Pine Green , RAL 6012, Black Green, RAL 7021, Black Grey, RAL 1013, Oyster White sisäkatto, RAL 7037, Dusty Grey ulkokatto
Ylläpito
Laitetoimittaja vastaa ylläpidosta.
Hankintatapa
Kaupunkiliikenteen sopimus. Määritä pysäkkimallit suunnitelmiin pysäkkien tyyppipiirustusten mukaisesti.
Kuvat

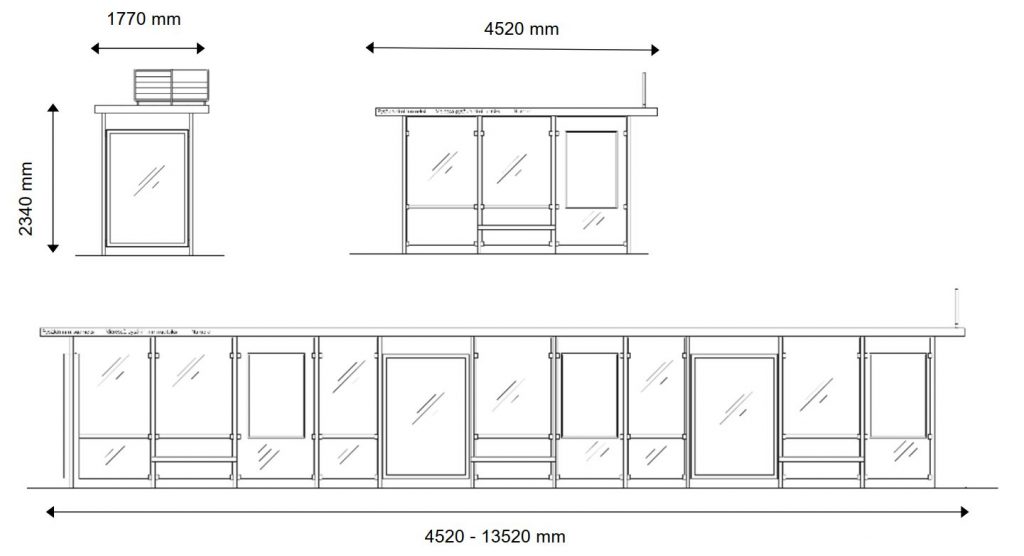

Kuvaotteet pysäkkimallista A1 ja A2.
